Présentation
La norme européenne de diagnostique EOB
est apparue
en
2001 pour les vehicules essences et 2003 pour les véhicules
Diesel.
Depuis cette date, tous les vehicules vendus en Europe se
doivent d'ètre conforme à cette directive
Européenne.

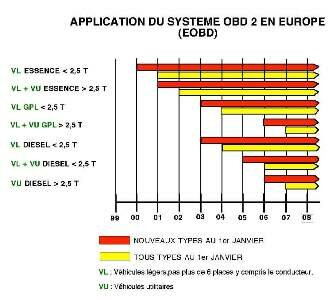

Toutefois, dans la pratique, l'appartion et la
généralisation de
l'EOBD a été progressive , comme
illustrée par le
graphique suivant. Elle est aujourd'hui totalement
généralisée.
Mon
véhicule est il
compatible ?
Si votre vehicule respecte les trois conditions suivantes, alors il
est compatible EOBD.
1 -
La date de première immatriculation
indiquée sur ma
carte grise est
compatible avec le graphique précedent ( Essence
>2001 et
Diesel
>2003 )
2 -
A mon tableau de bord , je vois s'alumer
brièvement à
la mise sous contact
un voyant 'Check Engine' , 'MIL ' , 'Service' ou 'Service Soon' de ce
type
3 -
J'arrive à localiser dans une péripherie
de 50 cm
autour de mon volant la prise Diagnostic OBD. Cette prise
n'est
pas visible direcetement , car elle est protégée
des
salissures . Elle se situe typiquement derrière un
tapis
caoutchouc de vide poche à
proximité du levier de vitesse ou du cendrier , derriere le
cendrier, dans la boite à
fusible , ou encore derriere une trappe situé
entre le
volant et les pédales etc ..
Si vous n'arrivez pas à localiser la prise, faites une
recherche
sur
Google
du type
"
Prise
diagnostic 'MARQUE' 'TYPE ' "
(exemple: "Prise
Diagnostic Peugeot 307"), vous trouverez alors des conseils et
certainement des photos adaptées à votre
véhicule.
Quelles informations sont
accessibles avec un boitier de lecture
(ou Scanner) EOBD comme ELM 327 ?
La norme EOBD , permet par l'intermédiaire d'une prise
diagnostique
normalisée et commune à la quasi
totalité
des vehicules fabriqués ou
importés en Europe (Voir Liste des Constructeurs
compatible EOBD),
d'acceder à un certains nombre de données
fondamentales
pour un
diagnostique fin l'entretretin et ou la réparation du votre
véhicule.
En cas de défaut vehicule , le calculateur
éléectronique allume le voyant defaut CHECK
ENGINE qui
signale au conducteur une malfonction.
Un boitier diagnostic permet alors de lire le code defaut ,
appellé DTC (Data Trouble Code). Ce code n'est
compréhensible directement car il correspond à un
codage
normatif .
Ex : code de panne
P0301
.
C'est à ce niveau qu'un logiciel de
diagnostic,comme OBD
Diag & Scan s'avère indispensable . Le logiciel va
décoder ce code en une explication claire , et
vous donner
la ou les causes probables, ce qui est une indication
précieuse
pour une réparation (à
réaliser par un
professionnel, ou par vous même mais à vos risques
et
périls).
Code Panne :
P0301
Intitulé :
"
Défaut
d'allumage sur le cylindre
n°1"
Causes probables : "
Problème
mécanique
OU
faux contact
,OU
defaut système
d'allumage / Injection
OU
disfonctionnement
Calculateur"
Après une réparation (à
réaliser par un
professionnel, ou par vous même mais à vos risques
et
périls), le boitier ELM327 associé au logiciel
OBD Diag
& Scan vous permet de d'éteindre le voyant defaut
'Check
Engine' . Si la réparation à
été
correctement réalisée , il restera etteint , dans
le cas
contraire , le voyant defaut se réallumera sous une breve
echeance, indiquant le retour de la panne.
Quels sont les
véhicules compatibles EOBD ?
En regle générale, tous les vehicules au monde
sont
compatibles avec la norme EOBD , s'ils respectent la condition
de
date indiquée précedemment.
Les véhicules francais (Peugeot Renault ou Citroën)
, sont
tous compatible avec la norme EOBD, s'ils respectent la condition de
date indiquée précedemment.
Marque
compatible : Peugeot,
Citroën, Renault, Ford, Fiat , Opel, Toyota, Hyundai, ALfa
Roméo, Nissan ,etc .
Les seuls
marques
non-compatible
, le sont à cause d'une
prise
EOBD non standard , c'est le
cas de seulement deux
constructeurs à notre connaissanc, c'est le cas de seulement deux
constructeurs :
MERCEDES et BMW. En fait ils
respectent la norme EOBD , donc s'inscrivent dans la légalité , mais dans la
pratique , ces véhicules sont équipés d'une prise diagnotic non standard. La
connection est donc possile avec un adapteur, en vente sur notre site..
